Elektrické díly 07 G

TRG86

Objednací číslo: TRG86

Dokumenty ke stažení

Formát	Název	Velikost
PDF	Katalogový list	428 kB

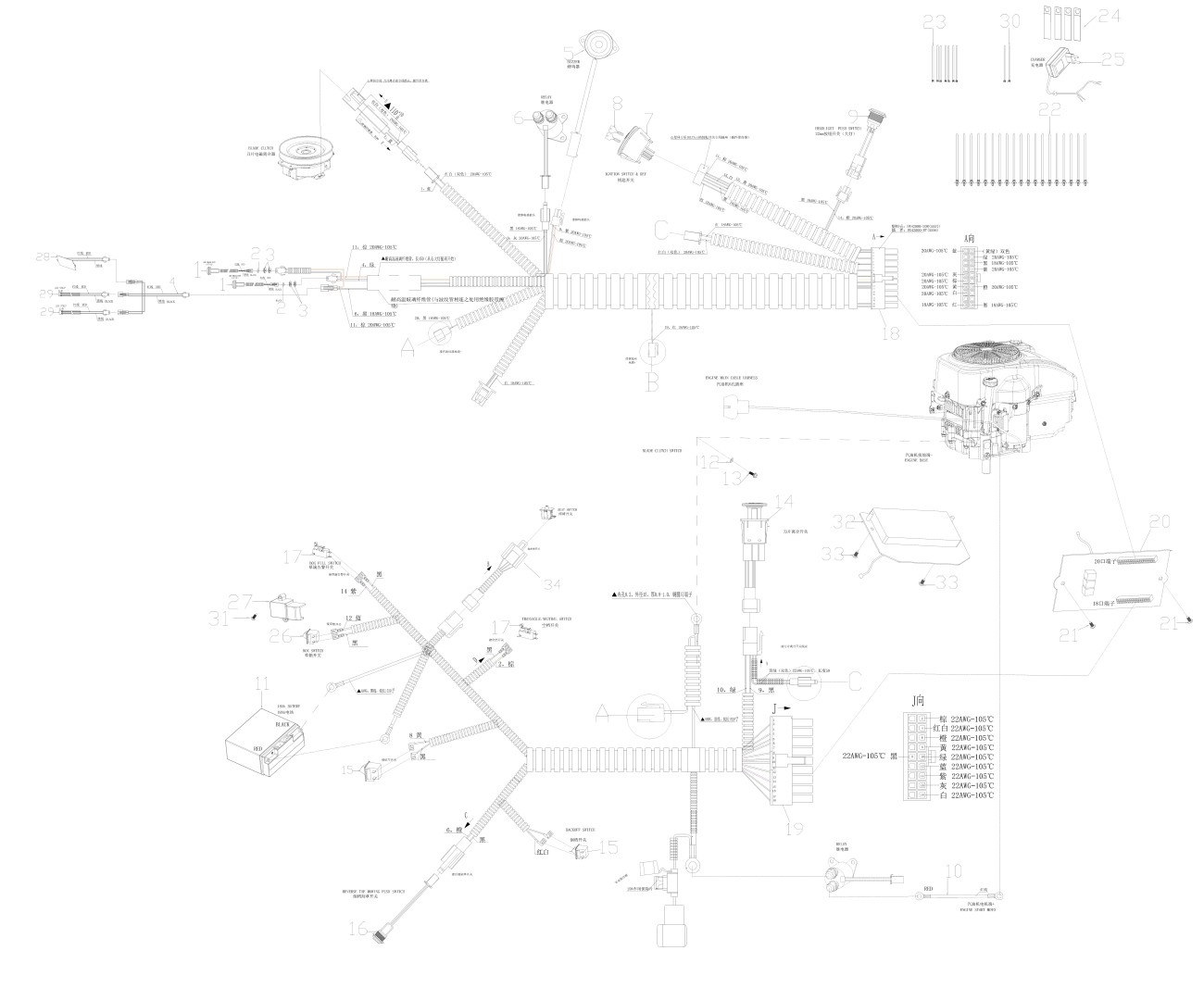

Technický nákres

Soupis dílů sestavy

Pozice	Název	Objednací číslo
1	Přední LED světlo #1 801263	801263
2	Kroužek 11,2x1,6 #2 801264	801264
3	Matice #3 801265	801265
4	Kabelový svazek #4 801266	801266
5	Klakson #5 801267	801267
6	Solenoid #6 801268	801268
7	Spínací skříňka #7 801269	801269
8	Klíček #8 801270	801270
9	Spínač světel #9 801271	801271
10	Kabel #10 801272	801272
11	Baterie 12V 18 Ah #11 801273	801273
12	Podložka #12 801022	801022
13	Šroub #13 801274	801274
14	Spínač sečení #14 801275	801275
15	Spínač #15 801276	801276
16	Spínač couvání se sečením #16 801277	801277
17	Spínač #17 801278	801278
18	Hlavní kabelový svazek 20 #18 801279	801279
19	Hlavní kabelový svazek 18 #19 801280	801280
20	Obvodová deska #20 801281	801281
21	Šroub #21 801046	801046
22	Stahovací páska #22 801282	801282
23	Stahovací páska #23 801283	801283
24	Držák palivové hadičky #24 801013	801013
25	Nabíječka #25 801284	801284
26	Spínač #26 801285	801285
27	Pouzdro spínače #27 801286	801286
28	Světelný panel s logem #28 801287	801287
29	LED pásek #29 801288	801288
30	Stahovací páska #30 801289	801289
31	Šroub #31 801255	801255
32	Displej #32 801290	801290
33	Šroub #33 801291	801291
34	Kabel spínače sedačky #34 801292	801292
