Rám 03 C

TRC89UNI

Objednací číslo: TRC89UNI

Dokumenty ke stažení
Formát Název Velikost
PDF Katalogový list 268 kB

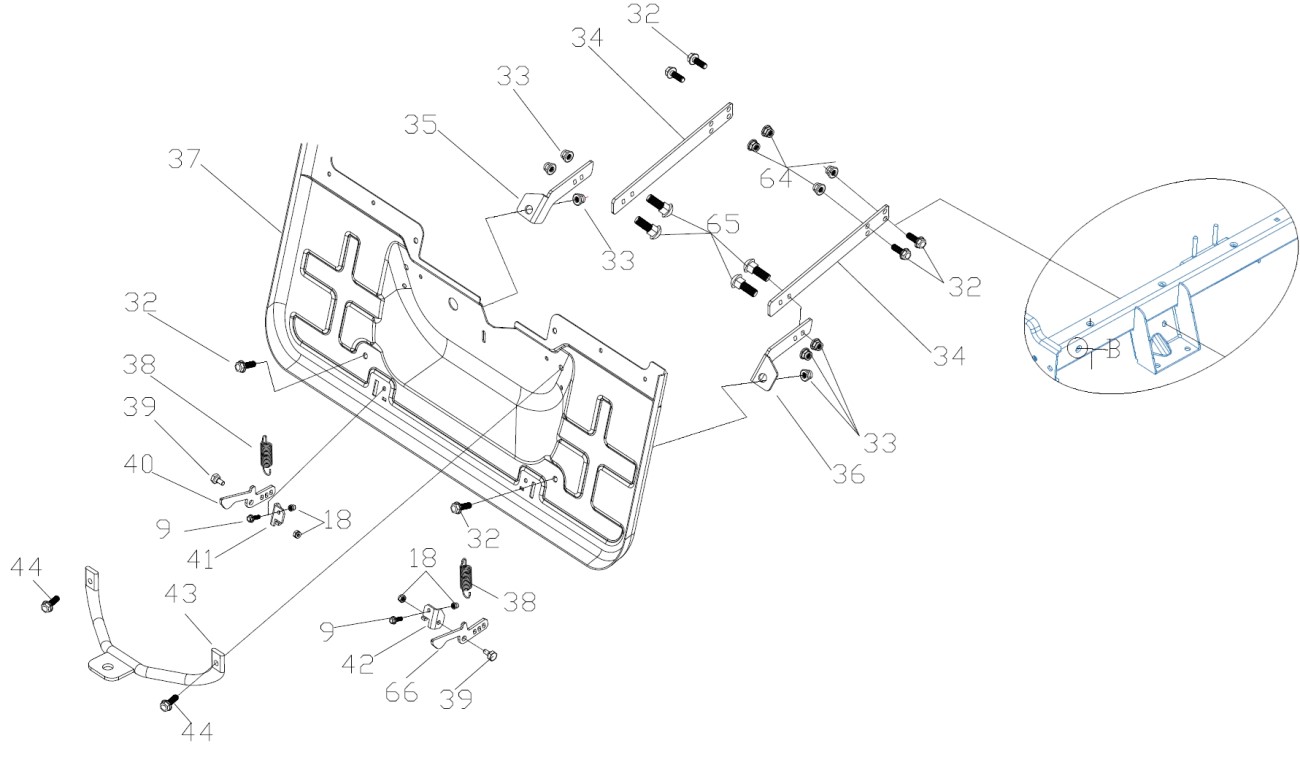

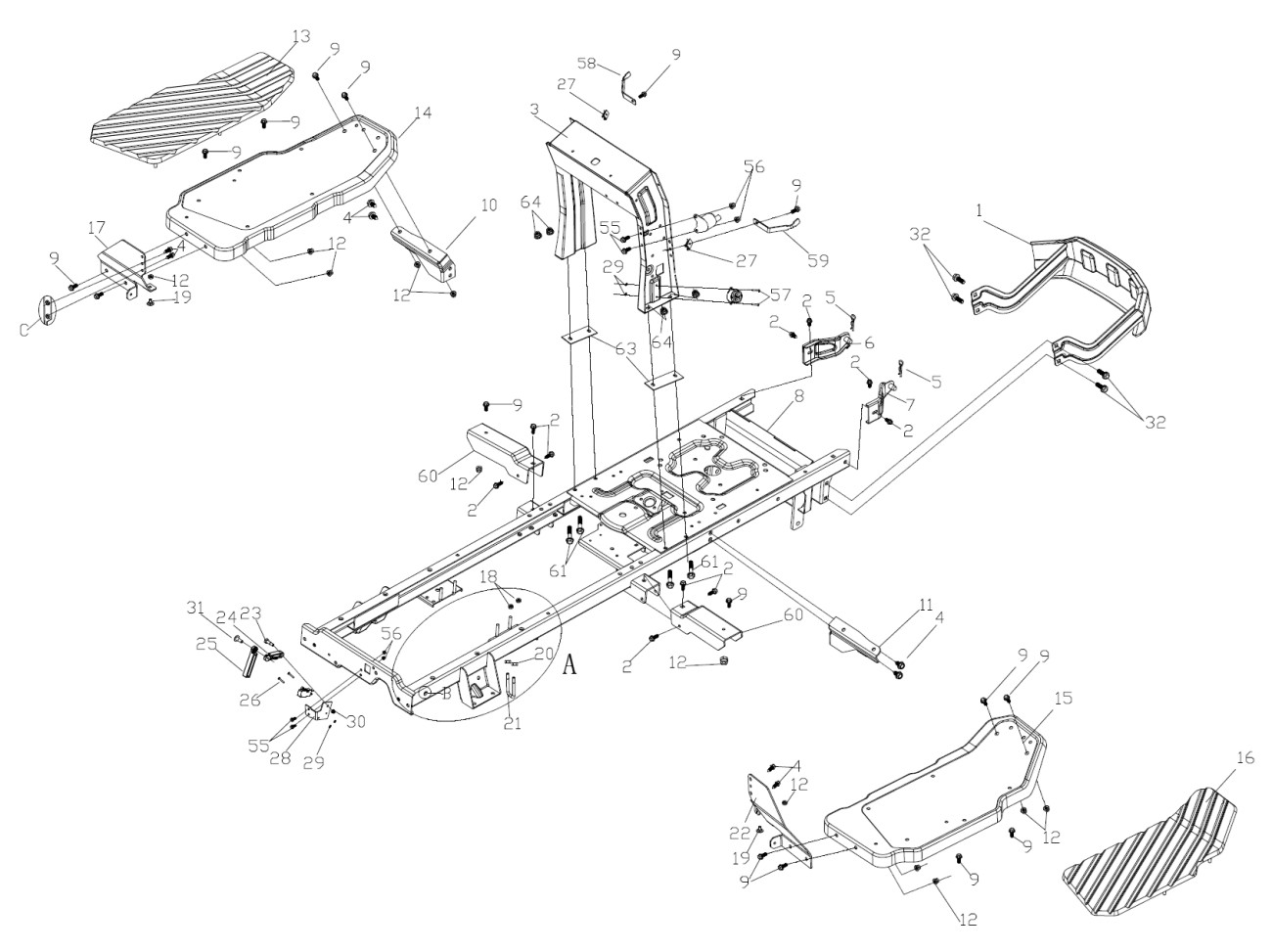

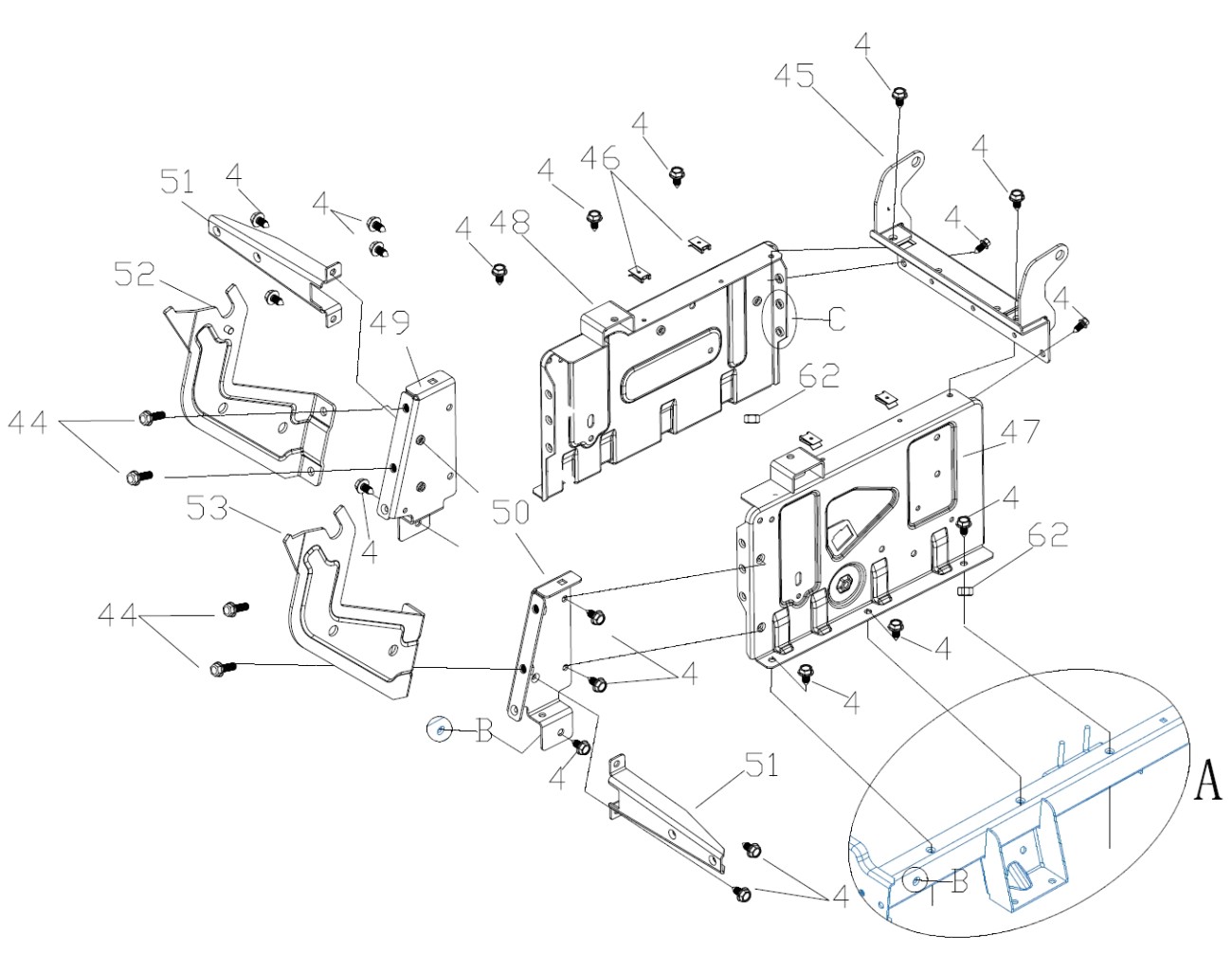

Technický nákres
TRC89UNI
TRC89UNI
TRC89UNI
Soupis dílů sestavy
Pozice Název Objednací číslo Cena s DPH / ks
1 Nárazník
#1 801112
801112
2 Šroub
#2 801010
801010
3 Horní rám
#3 801113
801113
4 Šroub
#4 801024
801024
5 Závlačka
#5 801087
801087
6 Levý držák
#6 801114
801114
7 Pravý držák
#7 801115
801115
8 Rám
#8 801116
801116
9 Šroub
#9 801026
801026
10 Držák stupačky přední levý
#10 801117
801117
11 Držák stupačky přední pravý
#11 801118
801118
12 Matice
#12 801009
801009
13 Kryt stupačky levý
#13 801119
801119
14 Stupačka levá
#14 801120
801120
15 Stupačka pravá
#15 801121
801121
16 Kryt stupačky pravý
#16 801122
801122
17 Držák stupačky zadní levý
#17 801123
801123
18 Matice
#18 801089
801089
19 Šroub
#19 801124
801124
20 Matice
#20 801103
801103
21 Třmen
#21 801125
801125
22 Držák stupačky zadní pravý
#22 801126
801126
23 Šroub
#23 801127
801127
24 Páčka spínače krátká
#24 801128
801128
25 Páčka spínače dlouhá
#25 801129
801129
26 Šroub
#26 801070
801070
27 Matice
#27 801130
801130
28 Držák spínače
#28 801131
801131
29 Matice
#29 801073
801073
30 Matice
#30 801132
801132
31 Šroub
#31 801133
801133
32 Šroub
#32 801134
801134
33 Matice
#33 801135
801135
34 Prodloužení držáku zadní desky
#34 801136
801136
35 Držák zadní desky levý
#35 801137
801137
36 Držák zadní desky pravý
#36 801138
801138
37 Zadní deska
#37 801139
801139
38 Pružina
#38 801140
801140
39 Šroub
#39 801141
801141
40 Hák levý
#40 801142
801142
41 Držák levého háku
#41 801143
801143
42 Držák pravého háku
#42 801144
801144
43 Závěs vozíku
#43 801145
801145
44 Šroub
#44 801146
801146
45 Držák sedačky
#45 801147
801147
46 Matice
#46 801148
801148
47 Pravá podpěra
#47 801149
801149
48 Levá podpěra
#48 801150
801150
49 Levá výztuha
#49 801151
801151
50 Pravá výztuha
#50 801152
801152
51 Držák horní desky
#51 801153
801153
52 Závěs koše levý
#52 801154
801154
53 Závěs koše pravý
#53 801155
801155
55 Šroub
#55 801156
801156
56 Matice
#56 801157
801157
57 Šroub
#57 801158
801158
58 Opěra levá
#58 801159
801159
59 Opěra pravá
#59 801160
801160
60 Držák
#60 801161
801161
61 Šroub
#61 801048
801048
62 Matice
#62 801162
801162
63 Tlumič vibrací
#63 801163
801163
64 Matice
#64 801043
801043
65 Šroub
#65 801164
801164
66 Hák pravý
#66 801165
801165
