Krytování 10 J

TRJ106

Objednací číslo: TRJ106

Dokumenty ke stažení
Formát Název Velikost
PDF Katalogový list 406 kB

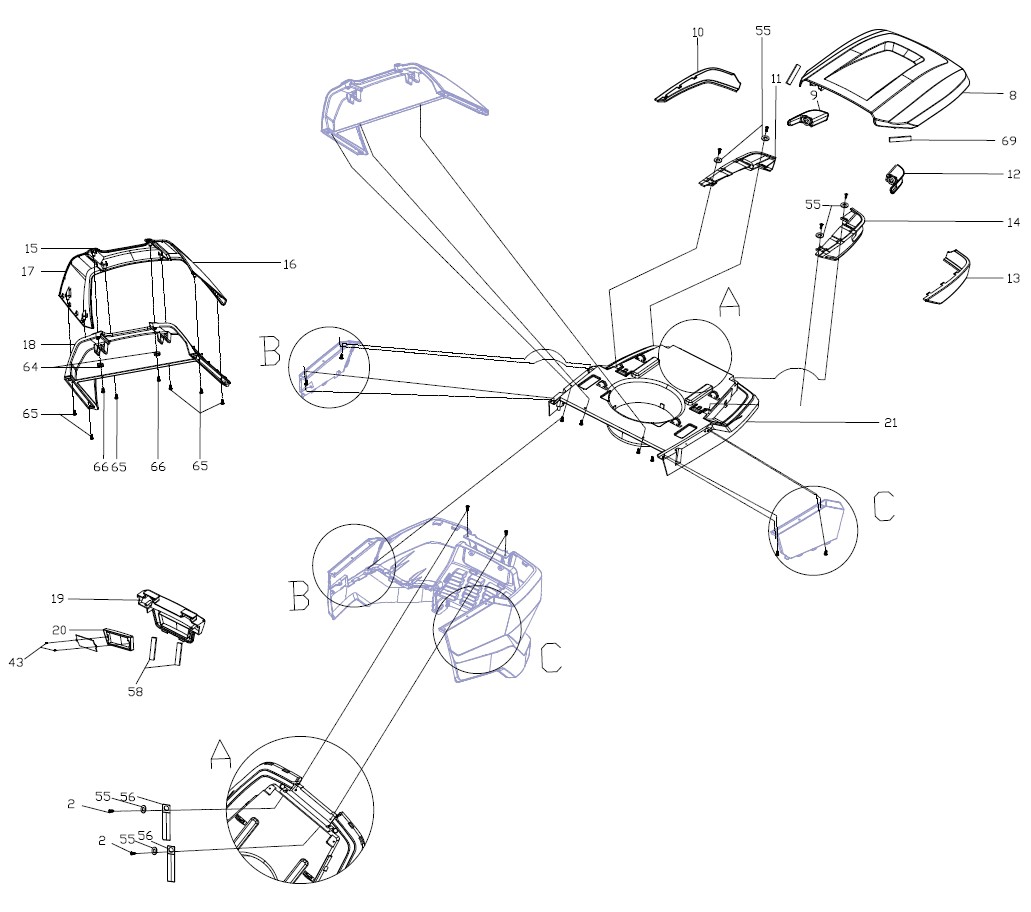

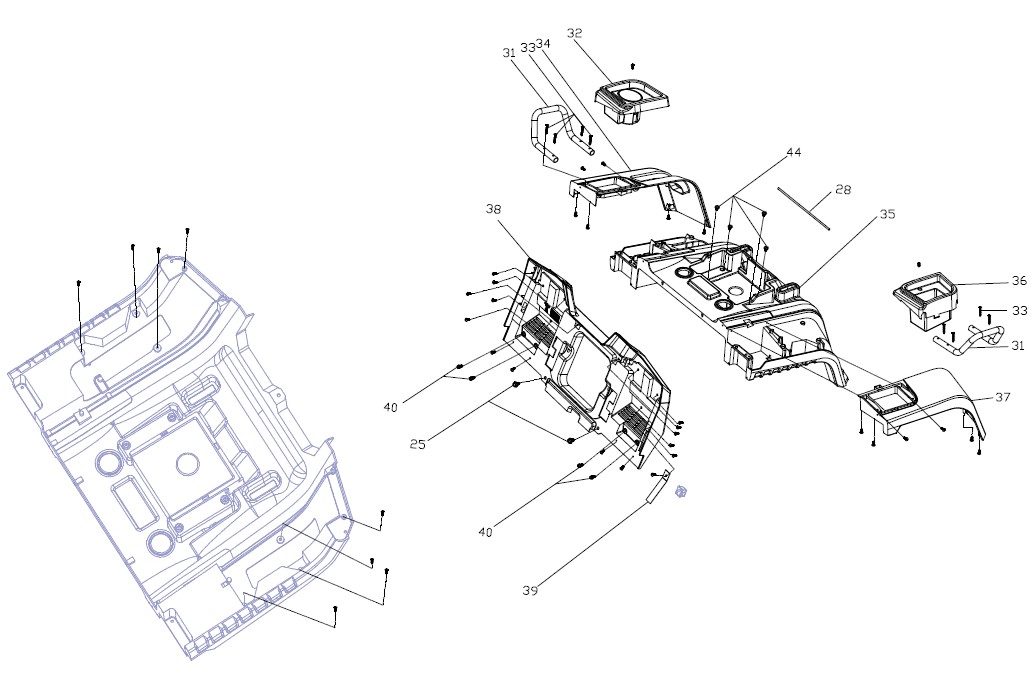

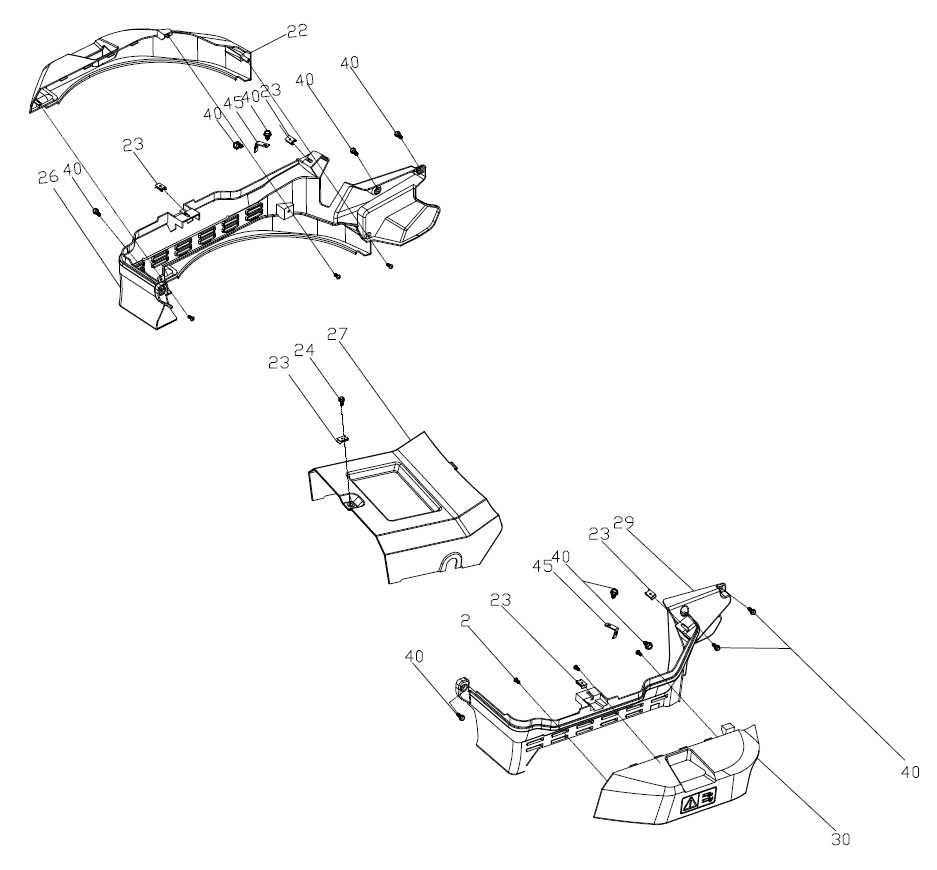

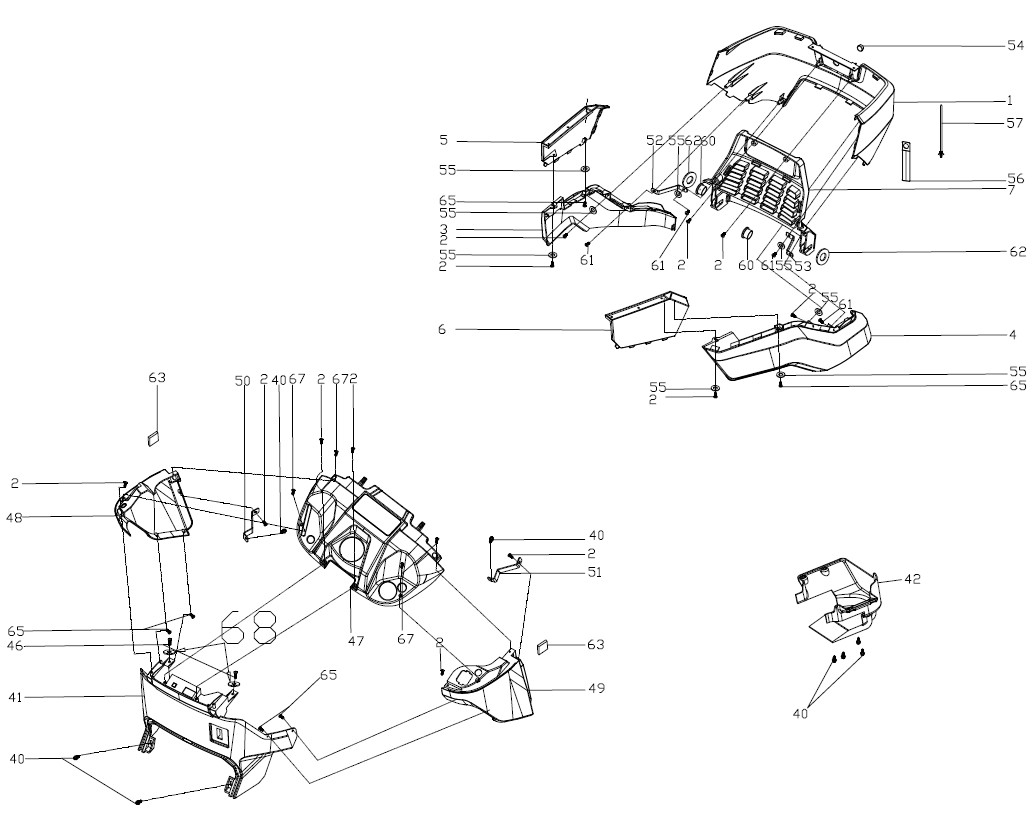

Technický nákres
TRJ106
TRJ106
TRJ106
TRJ106
Soupis dílů sestavy
Pozice Název Objednací číslo Cena s DPH / ks
1 Kryt motoru
#1 801325
801325
2 Šroub
#2 801255
801255
3 Levá spodní část předního krytu
#3 801326
801326
4 Pravá spodní část předního krytu
#4 801327
801327
5 Levý boční kryt
#5 801328
801328
6 Pravý boční kryt
#6 801329
801329
7 Přední mřížka
#7 801330
801330
8 Horní přední kryt
#8 801331
801331
9 Tělo reflektoru levé
#9 801332
801332
10 Kryt světla levý
#10 801333
801333
11 Držák světla levý
#11 801334
801334
12 Tělo reflektoru pravé
#12 801335
801335
13 Kryt světla pravý
#13 801336
801336
14 Držák světla pravý
#14 801337
801337
15 Madlo zvedání předního krytu
#15 801338
801338
16 Levý kryt madla zvedání předního krytu
#16 801339
801339
17 Pravý kryt madla zvedání předního krytu
#17 801340
801340
18 Rám madla zvedání předního krytu
#18 801341
801341
19 Základna předního displeje
#19 801342
801342
20 Držák displeje
#20 801343
801343
21 Rám horního předního krytu
#21 801344
801344
22 Nástavec krytu sečení levý
#22 801441
801441
23 Matice
#23 801130
801130
24 Šroub
#24 801018
801018
25 Šroub
#25 801024
801024
26 Kryt sečení levý
#26 801346
801346
27 Kryt pedálů
#27 801347
801347
28 Držák baterie
#28 801348
801348
29 Kryt sečení pravý
#29 801349
801349
30 Nástavec krytu sečení pravý
#30 801442
801442
31 Opěrka
#31 801351
801351
32 Držák nápojů levý
#32 801352
801352
33 Šroub
#33 801353
801353
34 Kryt levý
#34 801354
801354
35 Kryt pod sedačkou
#35 801355
801355
36 Držák nápojů pravý
#36 801356
801356
37 Kryt pravý
#37 801357
801357
38 Horní zadní kryt
#38 801358
801358
39 Přítlačná deska
#39 801359
801359
40 Šroub
#40 801010
801010
41 Základna volantu
#41 801360
801360
42 Kryt elektromagnetické spojky
#42 801361
801361
43 Šroub
#43 801291
801291
44 Šroub
#44 801362
801362
45 Držák
#45 801363
801363
46 Šroub
#46 801364
801364
47 Kryt pod volantem
#47 801365
801365
48 Kryt levý
#48 801366
801366
49 Kryt pravý
#49 801367
801367
50 Držák levý
#50 801368
801368
51 Držák pravý
#51 801369
801369
52 Držák přední levý
#52 801370
801370
53 Držák přední pravý
#53 801371
801371
54 Krytka
#54 801372
801372
55 Podložka
#55 801373
801373
56 Držák palivové hadičky
#56 801013
801013
57 Stahovací páska
#57 801282
801282
58 Těsnění základny displeje
#58 801374
801374
60 Pouzdro
#60 801375
801375
61 Šroub
#61 801257
801257
62 Podložka
#62 801376
801376
63 Tlumicí podložka
#63 801377
801377
64 Antivibrační podložka
#64 801378
801378
65 Šroub
#65 801379
801379
66 Šroub
#66 801078
801078
67 Šroub
#67 801381
801381
68 Podložka
#68 801382
801382
69 Tlumicí podložka
#69 801383
801383
