Sběrný koš 06 F

TRFUNI

Objednací číslo: TRFUNI

Dokumenty ke stažení
Formát Název Velikost
PDF Katalogový list 49 kB

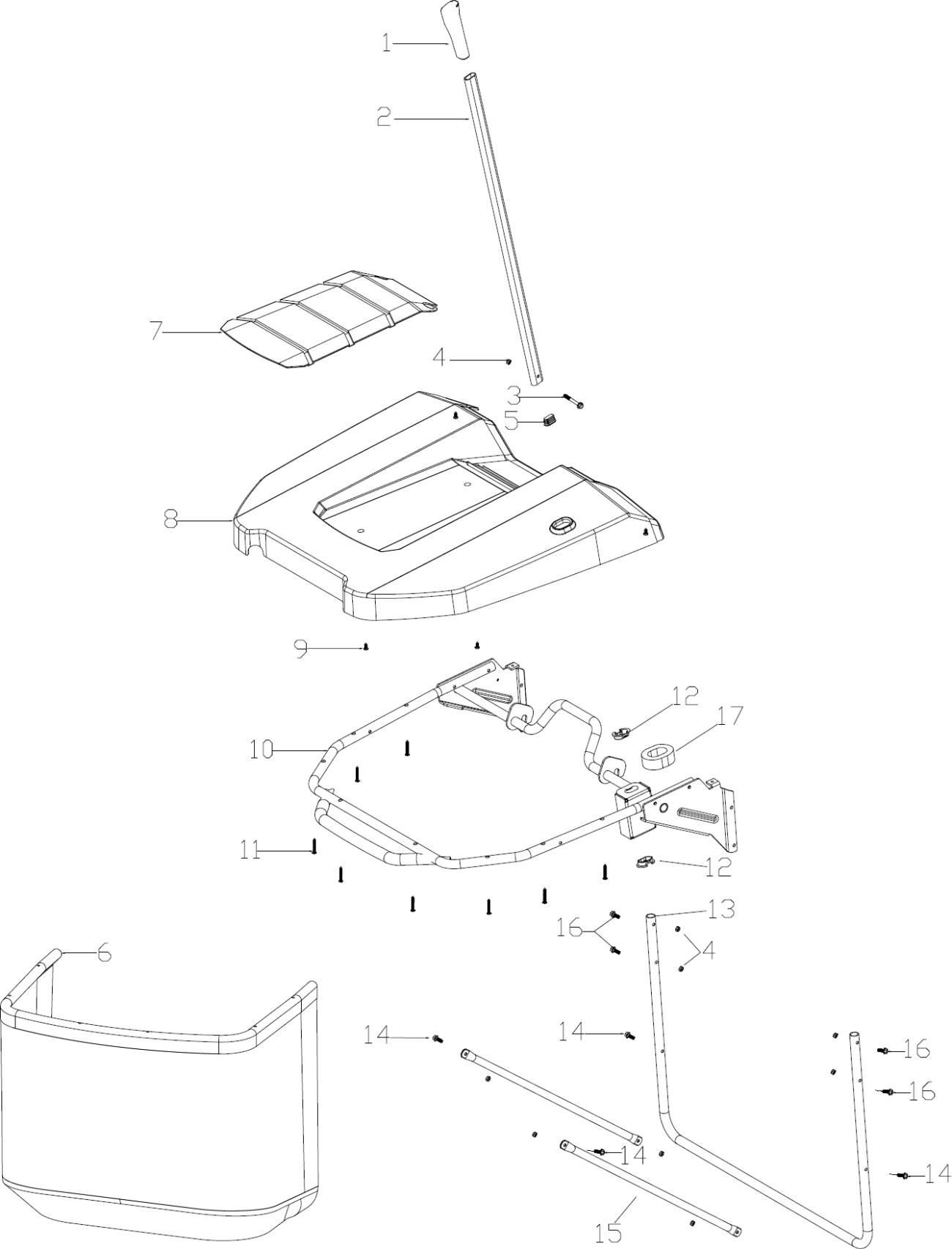

Technický nákres
TRFUNI
Soupis dílů sestavy
Pozice Název Objednací číslo Cena s DPH / ks
1 Rukojeť páky koše
#1 801248
801248
2 Páka koše
#2 801249
801249
3 Šroub
#3 801250
801250
4 Matice
#4 801089
801089
5 Zátka páky koše
#5 801251
801251
6 Sběrný koš
#6 801252
801252
7 Kryt
#7 801253
801253
8 Kryt koše
#8 801254
801254
9 Šroub
#9 801255
801255
10 Horní rám koše
#10 801256
801256
11 Šroub
#11 801257
801257
12 Pouzdro
#12 801258
801258
13 Spodní rám koše
#13 801259
801259
14 Šroub
#14 801016
801016
15 Výztuha
#15 801260
801260
16 Šroub
#16 801261
801261
17 Těsnění
#17 801262
801262
