Převodovka

Transmission Unit

Objednací číslo: RL98HW-23

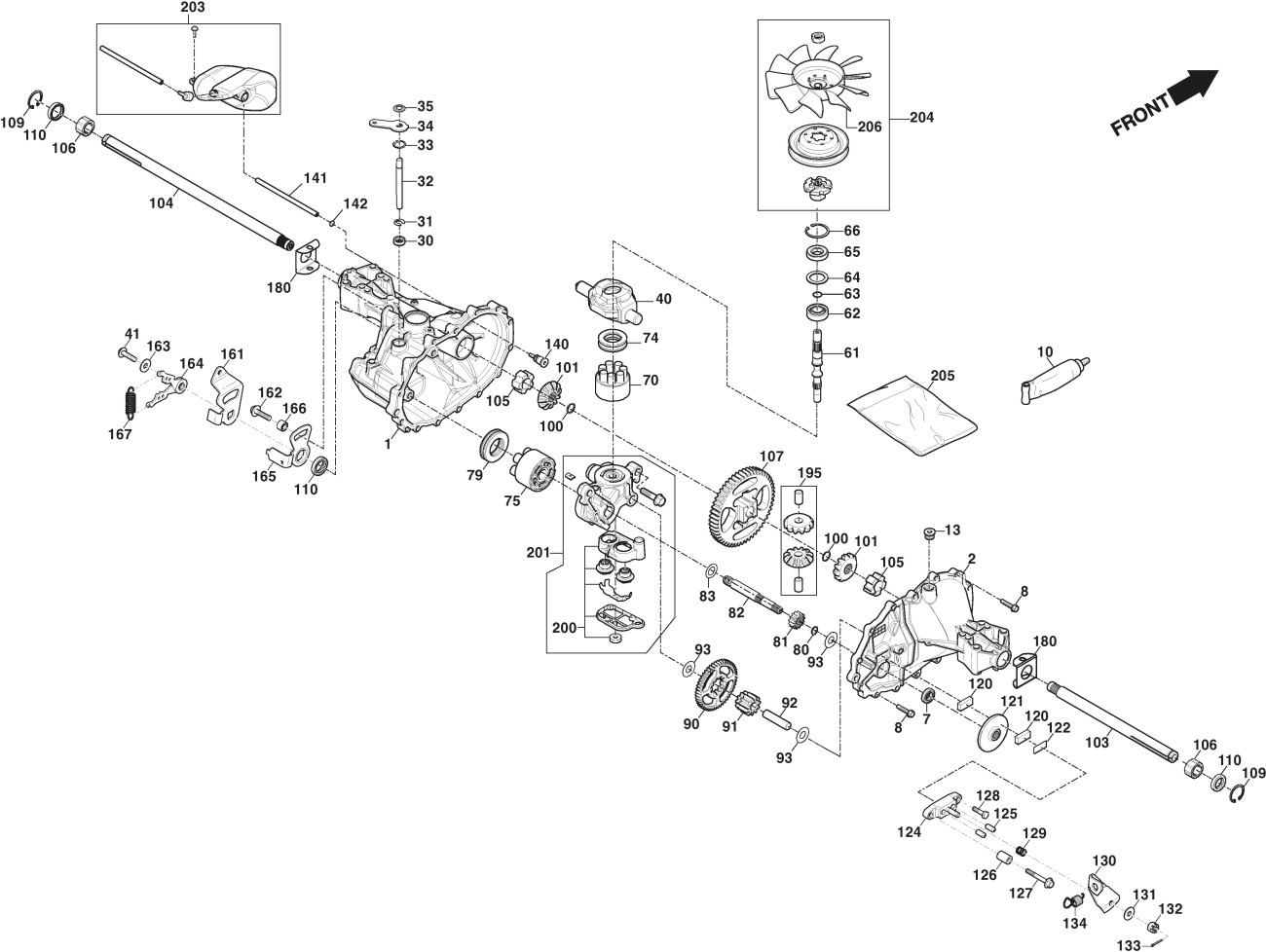

Technický nákres
Transmission Unit
Soupis dílů sestavy
Pozice Název Objednací číslo Cena s DPH / ks
1 Hlavní kryt
#1 118870120
118870120
2 Postranní kryt
#2 118870121
118870121
7 Těsnění
#7 118870111
118870111
10 Tmel
#10 1139202201
1139202201
30 Těsnění
#30 118870079
118870079
31 Pojistný kroužek
#31 118870081
118870081
32 Táhlo
#32 1139220301
1139220301
33 Pojistný kroužek
#33 118870080
118870080
34 Rameno
#34 118870091
118870091
35 Pojistný kroužek
#35 118870082
118870082
40 Šikmý disk
#40 118870090
118870090
41 Šroub
#41 118870083
118870083
61 Hřídel
#61 118870092
118870092
62 Kolečkové ložisko
#62 1139200101
1139200101
63 Pojistný kroužek drátu
#63 1139200301
1139200301
64 Vymezovací podložka
#64 1139200401
1139200401
65 Těsnění
#65 1139200001
1139200001
66 Pojistný kroužek
#66 1139200201
1139200201
70 Blok čerpadla
#70 118870125
118870125
74 Ložisko
#74 118870093
118870093
75 Blok válců
#75 1139206301
1139206301
79 Axiální ložisko
#79 1139202101
1139202101
80 Pojistný kroužek
#80 118870070
118870070
81 Řazení
#81 118870094
118870094
82 Hřídel
#82 118870095
118870095
83 Podložka
#83 118870096
118870096
90 Ozubené kolo
#90 118870097
118870097
91 Ozubené kolo
#91 118870098
118870098
92 Kolík
#92 118870099
118870099
93 Podložka
#93 1139201601
1139201601
100 Pojistný kroužek
#100 118870072
118870072
101 Ozubené kolo
#101 118870063
118870063
103 Hřídel
#103 118870114
118870114
104 Hřídel
#104 118870113
118870113
105 Pouzdro
#105 118870086
118870086
106 poslední 2 ks Pouzdro
#106 118870085
118870085
217,80 Kč
217,80 Kč
107 Ozubené kolo
#107 118870100
118870100
109 Pojistný kroužek
#109 118870084
118870084
110 skladem Hřídel
#110 1139220401
1139220401
290,40 Kč
290,40 Kč
120 Brzdová destička
#120 118870066
118870066
121 Brzda
#121 118870101
118870101
122 Podpěra brzdové destičky
#122 118870067
118870067
124 Brzdový třmen
#124 118870119
118870119
125 Kolík
#125 118870069
118870069
126 Vymezovací podložka
#126 118870062
118870062
127 Šroub
#127 118870077
118870077
128 Šroub
#128 118870071
118870071
129 Pružina
#129 118870076
118870076
130 Brzdová páčka
#130 118870088
118870088
132 Matice
#132 118870068
118870068
133 Kolík
#133 118870065
118870065
134 Pružina
#134 118870078
118870078
140 Kování
#140 1139203801
1139203801
141 Trubice
#141 118870102
118870102
142 O kroužek
#142 1139207501
1139207501
161 Rameno
#161 118870103
118870103
164 Rameno kompletní
#164 118870107
118870107
165 Rameno
#165 118870108
118870108
166 Pouzdro
#166 118870104
118870104
167 Pružina
#167 118870089
118870089
180 Deska
#180 118870112
118870112
195 Sada ozubených kol a kolíků
#195 118870126
118870126
200 Sada filtrů
#200 118870123
118870123
201 Středová sekce, sada
#201 118870127
118870127
203 Expanzní nádrž, sada
#203 118870122
118870122
204 ? 0 ks skladem Sada kladka ventilátoru
#204 1139220101
1139220101
4 235,00 Kč
4 235,00 Kč
205 Sada těsnění
#205 118870124
118870124
206 poslední 2 ks Větrák
#206 118870129
118870129
1 270,50 Kč
1 270,50 Kč
