Nastavení výšky sečení 09 I

TRI910UNI

Objednací číslo: TRI910UNI

Dokumenty ke stažení

Formát	Název	Velikost
PDF	Katalogový list	373 kB

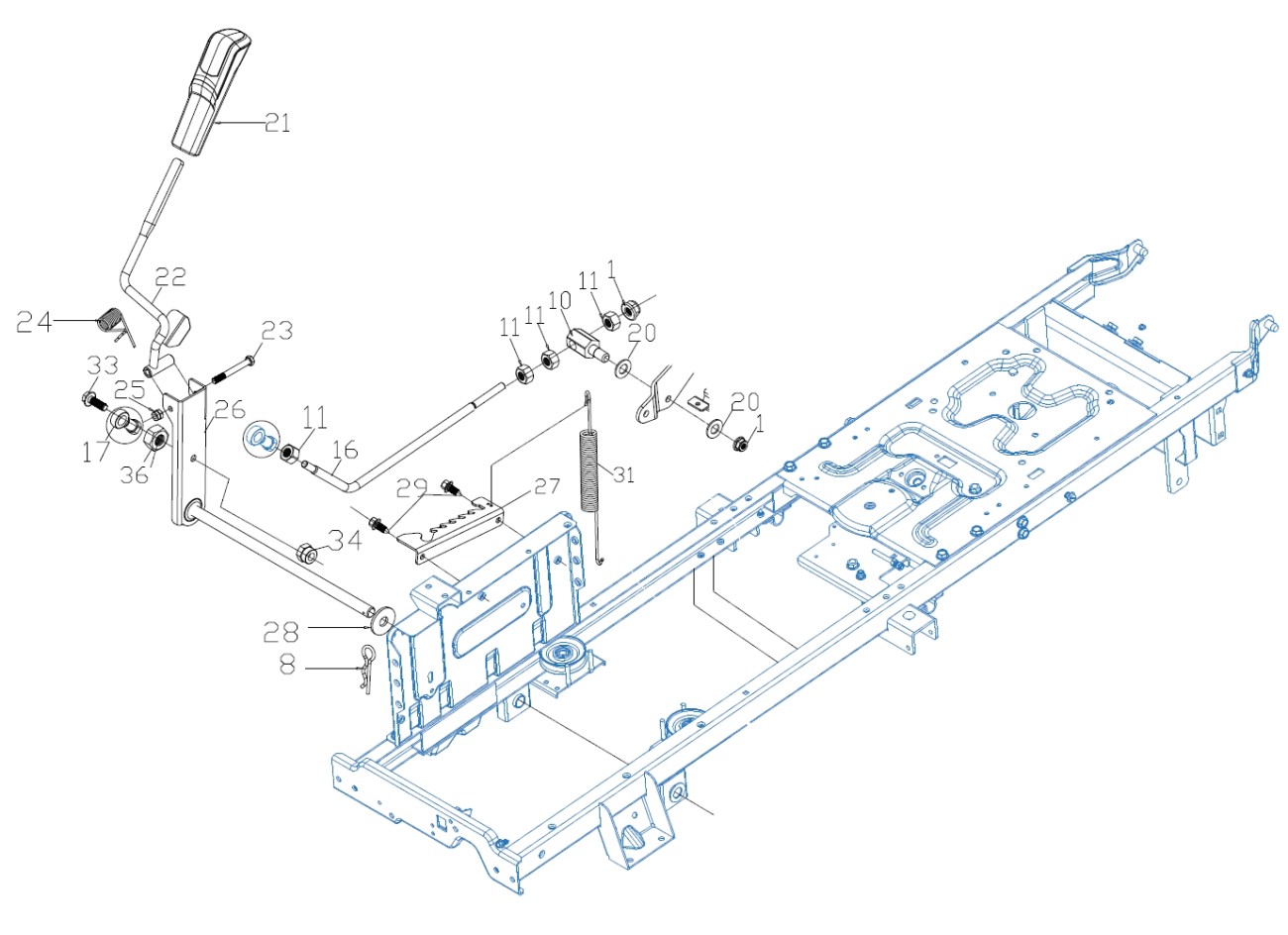

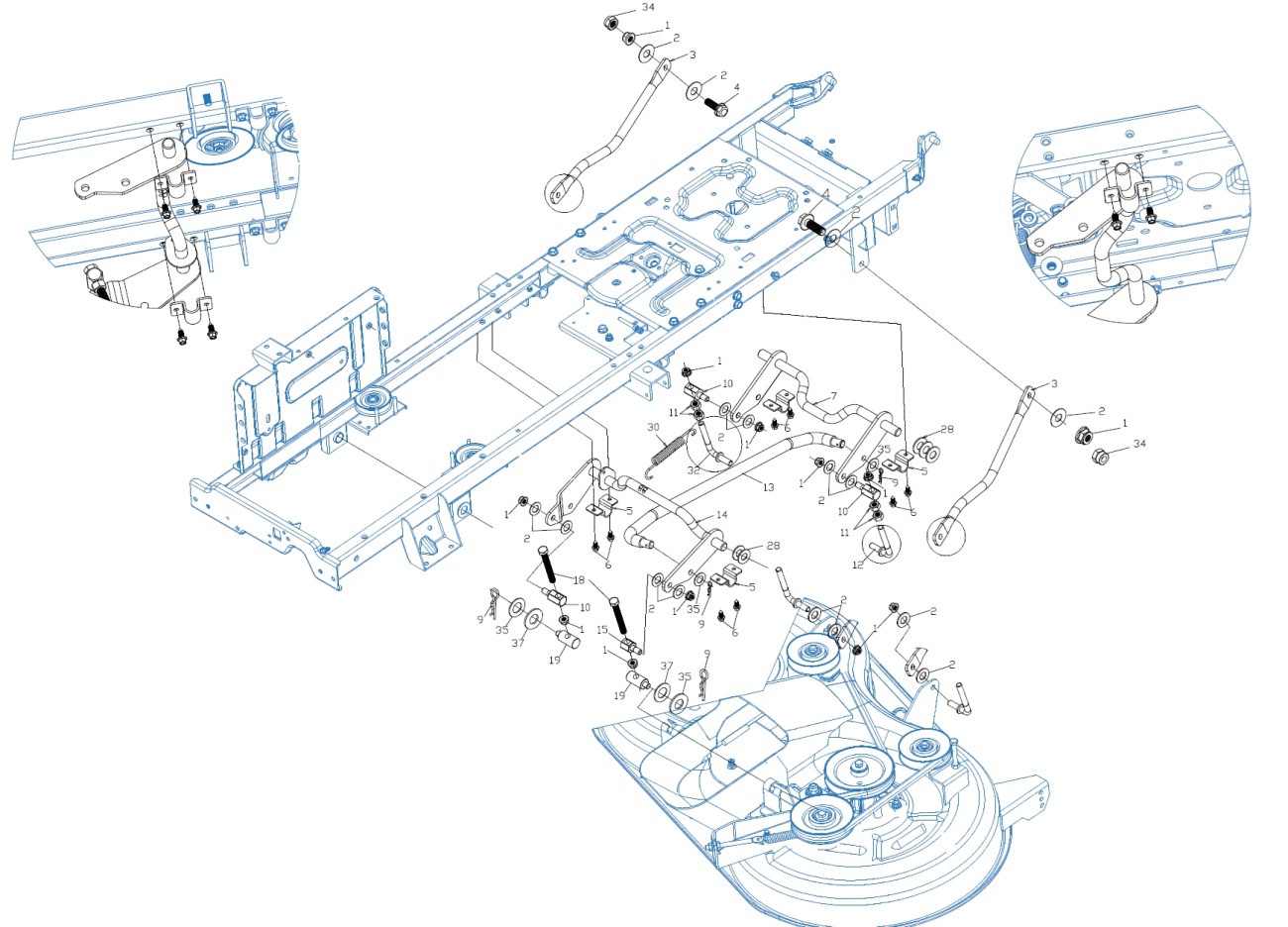

Technický nákres

Soupis dílů sestavy

Pozice	Název	Objednací číslo
1	Matice #1 801168	801168
2	Podložka #2 801301	801301
3	Táhlo nastavení výšky sečení #3 801302	801302
4	Šroub #4 801303	801303
5	Držák brzdového pedálu #5 801079	801079
6	Šroub #6 801010	801010
7	Přední konzola #7 801304	801304
8	Závlačka #8 801305	801305
9	Závlačka #9 801087	801087
10	Šestihranný kloub #10 801306	801306
11	Matice #11 801162	801162
12	Levý přední závěs #12 801307	801307
13	Spojovací táhlo #13 801308	801308
14	Konzola #14 801309	801309
15	Šestihranný kloub #15 801310	801310
16	Zadní táhlo #16 801311	801311
17	Hlava táhla #17 801190	801190
18	Šroub #18 801312	801312
19	Nastavovací sloupek #19 801313	801313
20	Podložka #20 801169	801169
21	Rukojeť páky nastavení výšky sečení #21 801314	801314
22	Páka nastavení výšky sečení #22 801315	801315
23	Šroub #23 801234	801234
24	Pružina #24 801316	801316
25	Matice #25 801043	801043
26	Konzola páky #26 801317	801317
27	Kulisa nastavení výšky sečení #27 801318	801318
28	Podložka #28 801319	801319
29	Šroub #29 801024	801024
30	Pružina #30 801320	801320
31	Pružina #31 801321	801321
32	Levý přední závěs #32 801307	801307
33	Šroub #33 801323	801323
34	Matice #34 801060	801060
35	Podložka #35 801189	801189
36	Matice #36 801192	801192
37	Podložka #37 801324	801324
