4634 ECV-3500W

4634 ECV-3500W

Order no.: 4634ND

Documents to download
Format Name Size
PNG Katalogový list 1 311 kB

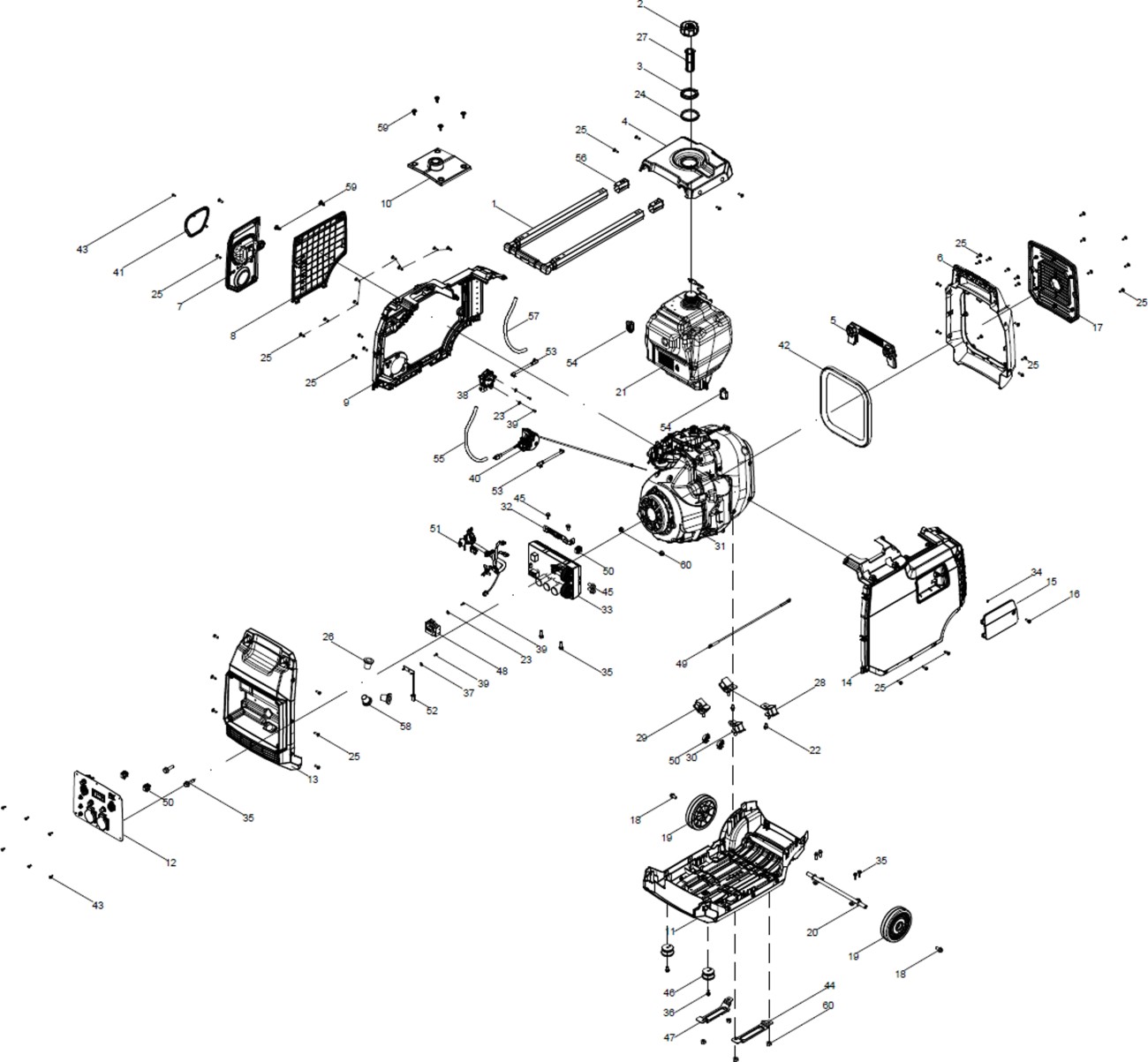

Technical drawing
4634 ECV-3500W
Spare part list
Position Name Order no. Price incl. VAT
1 last 2 pcs Adjustable Handle
#1 100145233
100145233
786,50 Kč
786,50 Kč
2 in stock Fuel Cap
#2 100072726-0002
100072726-0002
121,00 Kč
121,00 Kč
3 in stock Nut
#3 100008887
100008887
24,20 Kč
24,20 Kč
4 Top Cover
#4 100150553-0001
100150553-0001
5 Handle Cover
#5 100150556-0001
100150556-0001
6 Rear Cover
#6 100150550-0001
100150550-0001
7 Service Window, Starter Handle
#7 100150546-0001
100150546-0001
8 Service Window, Air Filter Assembly
#8 100150554-0001
100150554-0001
9 Left Hull
#9 100149443-0004
100149443-0004
10 Service Window
#10 100150555-0001
100150555-0001
11 Switch Box Base
#11 100149439
100149439
12 in stock Control Panel
#12 100718219-0001
100718219-0001
1 815,00 Kč
1 815,00 Kč
13 Front Cover
#13 100150548-0001
100150548-0001
14 Right Hull
#14 100149445-0004
100149445-0004
15 Right Cover Board
#15 100150552-0001
100150552-0001
16 Phillips Bolt
#16 100134524-0002
100134524-0002
17 Service Window, Muffler
#17 100150557
100150557
18 Bolt, M8x12
#18 100011229-0002
100011229-0002
19 in stock Wheel
#19 100150456
100150456
151,20 Kč
151,20 Kč
20 Wheel Shaft Assembly
#20 100145239
100145239
21 in stock Fuel Tank
#21 100150543
100150543
211,80 Kč
211,80 Kč
22 Bolt, M8x25
#22 100011315-0004
100011315-0004
23 Washer, 4
#23 100010897-0002
100010897-0002
24 Damping Pad
#24 100073150
100073150
25 Bolt M5x12
#25 100098636-0001
100098636-0001
26 Wire Jacket
#26 100711830
100711830
27 Fuel Filter
#27 100160202
100160202
28 in stock Damping Pad
#28 100145235
100145235
60,50 Kč
60,50 Kč
29 in stock Damping Pad
#29 100145236
100145236
60,50 Kč
60,50 Kč
30 in stock Damping Pad
#30 100145237
100145237
60,50 Kč
60,50 Kč
31 0 pcs in stock Engine NH225-2
#31 1Z9WDF996
1Z9WDF996
4 477,00 Kč
4 477,00 Kč
32 Inverter Mounting Bracket
#32 100150450
100150450
33 in stock Inverter
#33 100162754
100162754
3 872,00 Kč
3 872,00 Kč
34 Retaining Ring, 4
#34 100033018-0003
100033018-0003
35 Bolt, M6x22
#35 100011267-0011
100011267-0011
36 Bolt, M6x12
#36 100011261-0014
100011261-0014
37 Washer, 4
#37 100010907-0002
100010907-0002
38 in stock Pulse Pump
#38 100160639
100160639
532,40 Kč
532,40 Kč
39 Self-tappling Screw, ST3,5x13
#39 100032963-0004
100032963-0004
40 Tank
#40 100150545
100150545
41 Shield, Starter Handle
#41 100150547
100150547
42 0 pcs in stock Gasket, Muffler
#42 100150551
100150551
24,20 Kč
24,20 Kč
43 Screw, M4x10
#43 100010946-0001
100010946-0001
44 Bottom Case Bracket
#44 100145242
100145242
45 Bolt, M6x12
#45 100011570-0008
100011570-0008
46 in stock Rubber Cap
#46 100150594
100150594
72,60 Kč
72,60 Kč
47 Bottom Case Bracket
#47 100145241
100145241
48 in stock Ignition Module
#48 100087971
100087971
350,90 Kč
350,90 Kč
49 Earth Wire
#49 100160131-0001
100160131-0001
50 Clip
#50 100068191
100068191
51 in stock Wire Harness
#51 100152213-0001
100152213-0001
363,00 Kč
363,00 Kč
52 Circuit Board
#52 100150549
100150549
53 Fuel Hose
#53 100150454
100150454
54 in stock Gasket, Fuel Tank
#54 100154231
100154231
36,30 Kč
36,30 Kč
55 Fuel Hose
#55 100150453
100150453
56 Plug
#56 100157815
100157815
57 Fuel Hose
#57 100150452
100150452
58 Wire Jacket
#58 100719590
100719590
59 Phillips Bolt
#59 100072713-0002
100072713-0002
60 Nut, M8
#60 100079483-0004
100079483-0004
