4424 VARI 20-TON 400V

4424 VARI 20-TON 400V

4424 VARI 20-TON 400V

Order no.: 4424ND

Documents to download
Format Name Size
PDF Katalogový list 731 kB

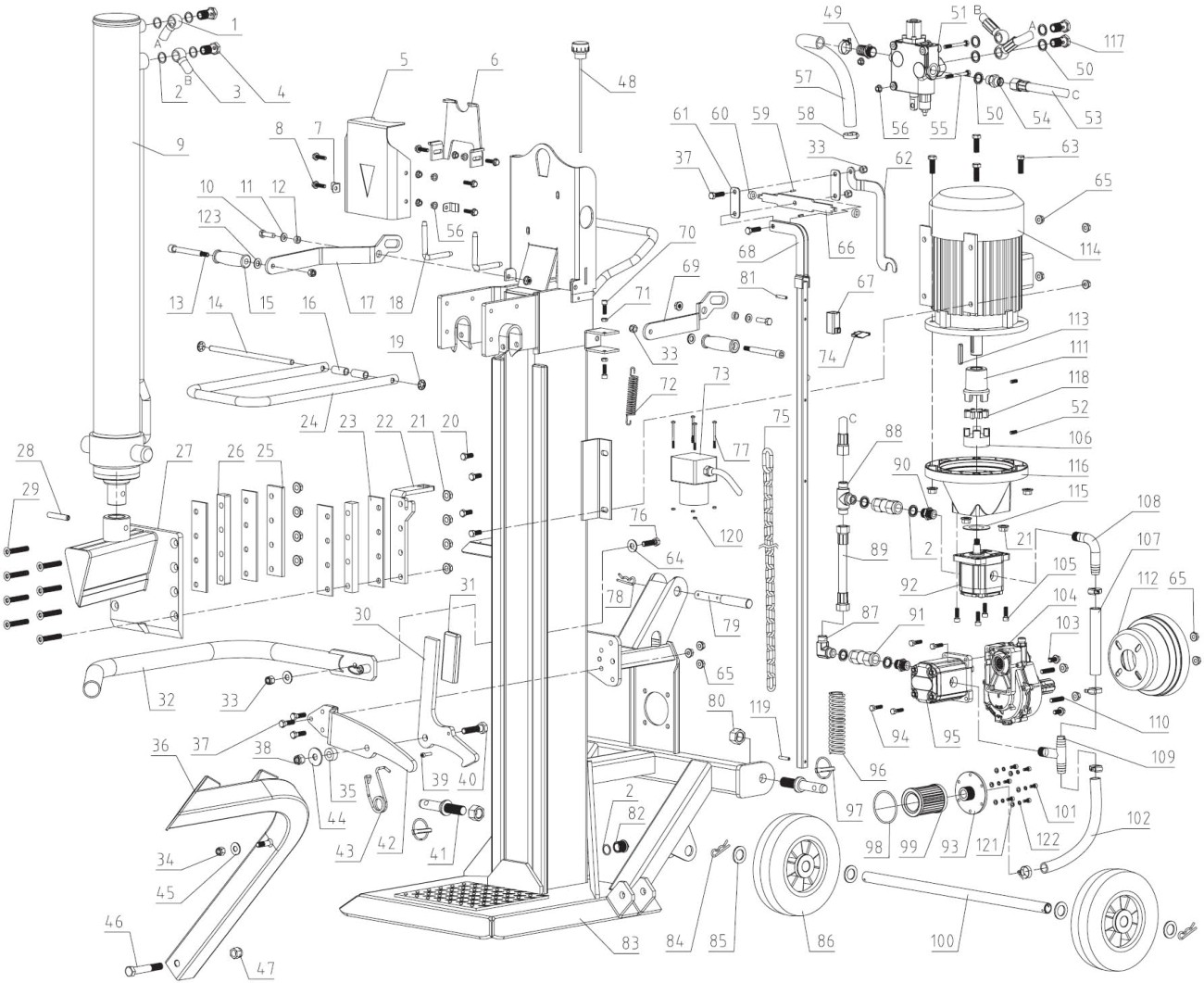

Technical drawing
4424 VARI 20-TON 400V
Spare part list
Position Name Order no. Pieces Price incl. VAT
1 in stock Horní vysokotlaká hadice
#1 1 pc 216001
216001 1
508,20 Kč
508,20 Kč
2 in stock Těsnění 22
#2 9 pcs 216002
216002 9
4,20 Kč
4,20 Kč
3 in stock Spodní vysokotlaká hadice
#3 1 pc 216003
216003 1
508,20 Kč
508,20 Kč
4 last 3 pcs Hadicová spojka
#4 2 pcs 216004
216004 2
82,30 Kč
82,30 Kč
5 Horní kryt
#5 1 pc 220005
220005 1
6 Držák
#6 1 pc 220006
220006 1
7 Úchyt
#7 2 pcs 220007
220007 2
8 Šroub M8x35
#8 6 pcs 220008
220008 6
9 less than 5 pcs Válec
#9 1 pc 220009
220009 1
21 175,00 Kč
21 175,00 Kč
9 in stock Sada tesneni valce 20TON
#9 1 pc 220124
220124 1
683,60 Kč
683,60 Kč
10 Šroub M10x25
#10 2 pcs 216010
216010 2
11 Podložka 10
#11 2 pcs 216011
216011 2
12 in stock Průchodka 2
#12 2 pcs 216012
216012 2
21,80 Kč
21,80 Kč
13 in stock Šroub rukojeti
#13 2 pcs 216013
216013 2
36,30 Kč
36,30 Kč
14 Osa
#14 1 pc 220014
220014 1
15 in stock Rukojeť
#15 2 pcs 216015
216015 2
72,60 Kč
72,60 Kč
16 Váleček
#16 2 pcs 220016
220016 2
17 Páka levá
#17 1 pc 216017
216017 1
18 Kolík válce
#18 2 pcs 220018
220018 2
19 Pružný kroužek 12
#19 2 pcs 216019
216019 2
20 Šroub M10x25
#20 4 pcs 216020
216020 4
21 Matice M12
#21 12 pcs 216021
216021 12
22 Deska pravá
#22 1 pc 220022
220022 1
23 in stock Deska střední
#23 4 pcs 216023
216023 4
84,70 Kč
84,70 Kč
24 Zarážka
#24 1 pc 220024
220024 1
25 in stock Deska levá
#25 1 pc 216025
216025 1
181,50 Kč
181,50 Kč
26 in stock Svorník desek
#26 2 pcs 216026
216026 2
29,80 Kč
29,80 Kč
27 last 2 pcs Klín svařenec
#27 1 pc 220027
220027 1
4 840,00 Kč
4 840,00 Kč
28 Kolík 12x70
#28 1 pc 220028
220028 1
29 Šroub M12x70
#29 8 pcs 216029
216029 8
30 last 2 pcs Západka
#30 1 pc 216061
216061 1
242,00 Kč
242,00 Kč
31 Madlo
#31 1 pc 216060
216060 1
32 Ochranné rameno levé
#32 1 pc 216030
216030 1
33 Samojistná matice M10
#33 5 pcs 216031
216031 5
34 Samojistná matice M12
#34 1 pc 216032
216032 1
35 Pružina
#35 1 pc 216056
216056 1
36 Zdvihač
#36 1 pc 216034
216034 1
37 Šroub M10x35
#37 5 pcs 216033
216033 5
38 Matice M14
#38 1 pc 216055
216055 1
39 Šroub M6x10
#39 1 pc 216052
216052 1
40 Šroub
#40 1 pc 216057
216057 1
41 Kolík
#41 2 pcs 220041
220041 2
42 Zajišťovací deska
#42 1 pc 220042
220042 1
43 in stock Pružina háku
#43 1 pc 216058
216058 1
84,70 Kč
84,70 Kč
44 Podložka 14
#44 1 pc 216054
216054 1
45 Podložka 12
#45 1 pc 216035
216035 1
46 Šroub M16x100
#46 1 pc 216036
216036 1
47 Matice M16
#47 1 pc 216037
216037 1
48 in stock Víčko
#48 1 pc 216066
216066 1
121,00 Kč
121,00 Kč
49 last 1 pc Hadicová spojka
#49 1 pc 216095
216095 1
121,00 Kč
121,00 Kč
50 last 3 pcs Těsnění
#50 5 pcs 216096
216096 5
36,30 Kč
36,30 Kč
51 in stock Ventil
#51 1 pc 216097
216097 1
1 815,00 Kč
1 815,00 Kč
52 Šroub M8x15
#52 2 pcs 216065
216065 2
53 last 3 pcs Vysokotlaká hadice
#53 1 pc 216099
216099 1
544,50 Kč
544,50 Kč
54 ? 0 pcs in stock Půlspojka
#54 1 pc 216100
216100 1
84,70 Kč
84,70 Kč
55 Šroub M8x65
#55 2 pcs 216101
216101 2
56 Matice M8
#56 8 pcs 216102
216102 8
57 in stock Olejová hadice
#57 1 pc 216091
216091 1
133,10 Kč
133,10 Kč
58 less than 5 pcs Objímka hadice
#58 6 pcs 216090
216090 6
18,20 Kč
18,20 Kč
59 Pružný kolík 3x16
#59 2 pcs 216089
216089 2
60 Zarážka
#60 2 pcs 216088
216088 2
61 Destička
#61 2 pcs 216087
216087 2
62 Držák
#62 1 pc 216103
216103 1
63 Šroub M12x45
#63 4 pcs 216074
216074 4
64 Podložka 10
#64 2 pcs 216059
216059 2
65 Matice M10
#65 13 pcs 220065
220065 13
66 Spojovací deska
#66 1 pc 216094
216094 1
67 Pouzdro
#67 1 pc 216093
216093 1
68 Táhlo
#68 1 pc 220068
220068 1
69 in stock Páka pravá
#69 1 pc 216083
216083 1
242,00 Kč
242,00 Kč
70 Šroub M8x25
#70 4 pcs 220070
220070 4
71 Matice M8
#71 4 pcs 216084
216084 4
72 Pružina
#72 1 pc 220072
220072 1
73 in stock Spínač
#73 1 pc 216080
216080 1
1 573,00 Kč
1 573,00 Kč
74 Klapka
#74 1 pc 216092
216092 1
75 Řetěz
#75 1 pc 216079
216079 1
76 Šroub M10x40
#76 1 pc 216062
216062 1
77 Šroub M4x60
#77 4 pcs 216063
216063 4
78 Závlačka
#78 1 pc 220078
220078 1
79 Kolík
#79 1 pc 220079
220079 1
80 Matice M22x1,5
#80 2 pcs 220080
220080 2
81 Kolík6x35
#81 1 pc 216051
216051 1
82 in stock Zátka M22x1,5
#82 1 pc 216039
216039 1
25,40 Kč
25,40 Kč
83 Rám štípače svařenec
#83 1 pc 220083
220083 1
84 Závlačka
#84 6 pcs 220084
220084 6
85 Podložka 24
#85 4 pcs 220085
220085 4
86 Kolo
#86 2 pcs 220086
220086 2
87 Úhlová spojka 2 – M22x1,5
#87 1 pc 220087
220087 1
88 Vysokotlaká T-spojka
#88 1 pc 220088
220088 1
89 Vysokotlaká spojka 1
#89 1 pc 220089
220089 1
90 in stock Hadicová spojka
#90 2 pcs 216068
216068 2
84,70 Kč
84,70 Kč
91 Ventil
#91 2 pcs 220091
220091 2
92 last 3 pcs Čerpadlo 1
#92 1 pc 220092
220092 1
2 015,90 Kč
2 015,90 Kč
93 Příruba
#93 1 pc 220093
220093 1
94 Šroub M8x30
#94 4 pcs 220094
220094 4
95 in stock Čerpadlo 2
#95 1 pc 220095
220095 1
3 509,00 Kč
3 509,00 Kč
96 last 1 pc Pružina
#96 1 pc 216050
216050 1
29,80 Kč
29,80 Kč
97 Kolík s kroužkem
#97 2 pcs 220097
220097 2
98 in stock O kroužek 75x2,65
#98 1 pc 216049
216049 1
18,20 Kč
18,20 Kč
99 in stock Olejový filtr
#99 1 pc 216048
216048 1
242,00 Kč
242,00 Kč
100 Osa kol
#100 1 pc 220100
220100 1
101 Šroub M6x14
#101 6 pcs 216047
216047 6
102 Přívodní hadice 1
#102 1 pc 220102
220102 1
103 Šroub M10x20
#103 2 pcs 220103
220103 2
104 last 3 pcs Převodovka
#104 1 pc 220104
220104 1
5 566,00 Kč
5 566,00 Kč
105 Šroub M8x30
#105 4 pcs 216064
216064 4
106 in stock Spojka 1
#106 1 pc 216069
216069 1
496,10 Kč
496,10 Kč
107 Přívodní hadice 2
#107 1 pc 220107
220107 1
108 Úhlová spojka
#108 1 pc 220108
220108 1
109 T-spojka
#109 1 pc 220109
220109 1
110 Šroub M10x40
#110 2 pcs 220110
220110 2
111 in stock Spojka 2
#111 1 pc 216076
216076 1
496,10 Kč
496,10 Kč
112 Kryt hřídele
#112 1 pc 220112
220112 1
113 in stock Pero
#113 1 pc 216086
216086 1
18,20 Kč
18,20 Kč
114 last 3 pcs Motor
#114 1 pc 220114
220114 1
11 156,20 Kč
11 156,20 Kč
114 in stock Ventilator elektromotoru 20TON
#114 1 pc 216108
216108 1
96,00 Kč
96,00 Kč
115 Kroužek
#115 1 pc 216073
216073 1
116 Kuželový rám
#116 1 pc 216077
216077 1
117 Ventilová spojka
#117 1 pc 220117
220117 1
118 in stock Jádro spojky
#118 1 pc 216075
216075 1
151,20 Kč
151,20 Kč
119 last 1 pc Kolík 6x45
#119 1 pc 216070
216070 1
29,80 Kč
29,80 Kč
120 Matice M4
#120 4 pcs 216104
216104 4
121 Podložka 6
#121 6 pcs 216105
216105 6
122 Pružná podložka 6
#122 6 pcs 216106
216106 6
123 Podložka 12
#123 2 pcs 216098
216098 2
