3681 KP-500

3681 KP-500 DO 2019

Order no.: 3681DO18

Documents to download
Format Name Size
PDF Návod k použití 2 058 kB

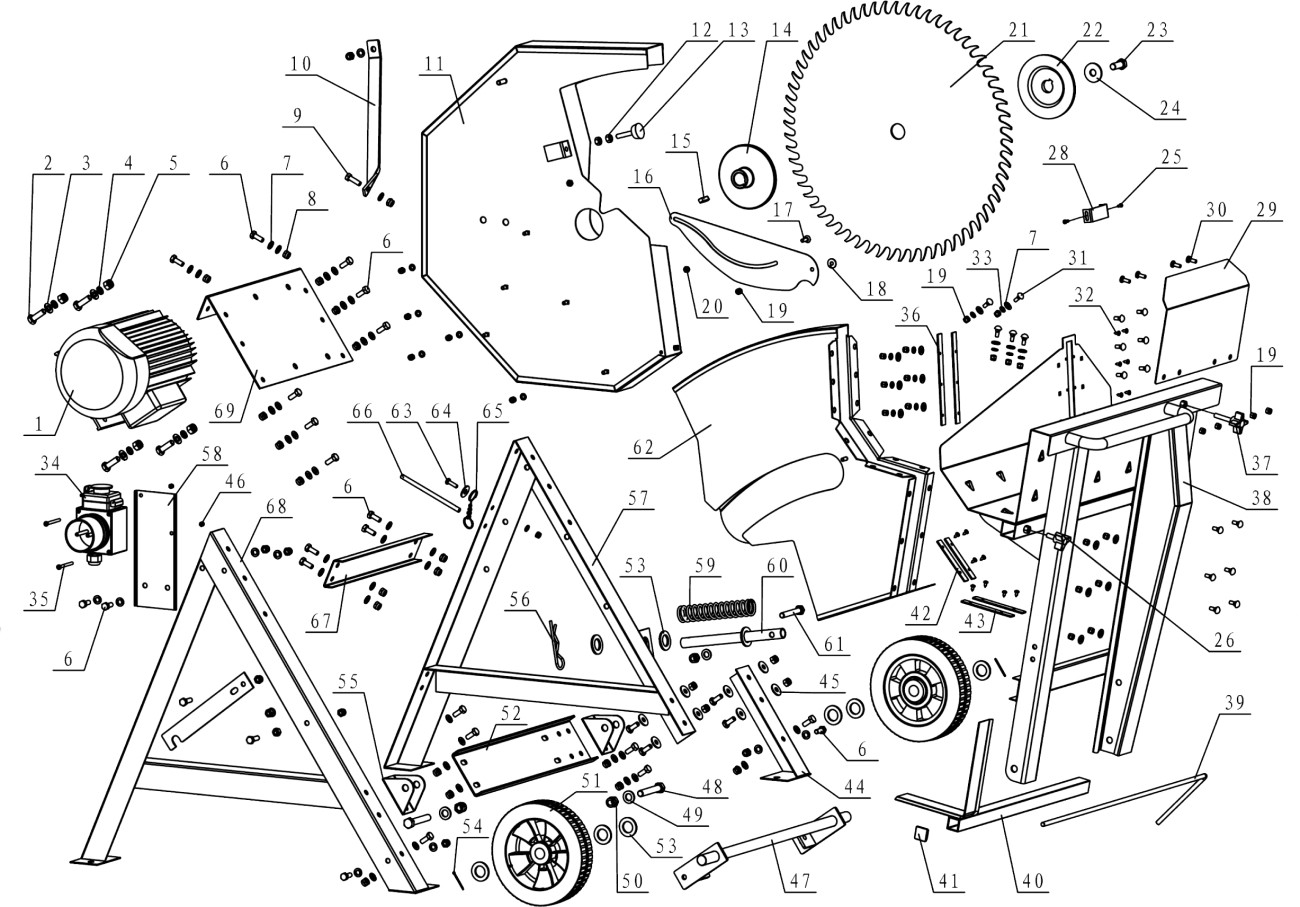

Technical drawing
3681 KP-500 DO 2019
Spare part list
Position Name Order no. Price incl. VAT
1 last 2 pcs Motor
#1 250001
250001
4 598,00 Kč
4 598,00 Kč
2 Šroub M10x30
#2 250002
250002
3 Plochá podložka 10
#3 250003
250003
4 Podložka 5
#4 250004
250004
5 Samojistná matice M10
#5 250005
250005
6 Šroub M8x20
#6 250006
250006
7 Plochá podložka 8
#7 250007
250007
8 Matice M8
#8 250008
250008
9 Šroub M8x25
#9 250009
250009
10 Opěra
#10 250010
250010
11 last 1 pc Kryt svařenec
#11 250011
250011
1 936,00 Kč
1 936,00 Kč
12 Matice M8
#12 250012
250012
13 in stock Šroub M8x45
#13 250013
250013
8,50 Kč
8,50 Kč
14 less than 5 pcs Příruba pilového kotouče levá
#14 250014
250014
290,40 Kč
290,40 Kč
15 in stock Pero A8x30
#15 250015
250015
6,00 Kč
6,00 Kč
16 Vodicí deska
#16 250016
250016
17 Šroub M6x20
#17 250017
250017
18 Velká plochá podložka 6
#18 250018
250018
19 Samojistná matice M6
#19 250019
250019
20 Matice M6
#20 250020
250020
21 in stock Pilový kotouč
#21 250021
250021
3 993,00 Kč
3 993,00 Kč
22 in stock Příruba pilového kotouče pravá
#22 250022
250022
254,10 Kč
254,10 Kč
23 Šroub M12x30
#23 250023
250023
24 Velká plochá podložka 12
#24 250024
250024
25 Šroub M5x10
#25 250025
250025
26 Ovládací element
#26 250026
250026
28 Krytka
#28 250028
250028
29 Ochranný kryt
#29 250029
250029
30 Šroub M6x16
#30 250030
250030
31 Šroub M6x16
#31 250031
250031
32 Šroub ST4,2x9,5
#32 250032
250032
33 Plochá podložka 6
#33 250033
250033
34 less than 5 pcs Vypínač
#34 250034
250034
665,50 Kč
665,50 Kč
35 Šroub M4x65
#35 250035
250035
36 in stock Pryžový pásek 1
#36 250036
250036
6,00 Kč
6,00 Kč
37 Ovládací element
#37 250037
250037
38 Podávací stůl
#38 250038
250038
39 Vodicí tyč
#39 250039
250039
40 Opěrná konzole polena
#40 250040
250040
41 Zátka
#41 250041
250041
42 in stock Pryžový pásek 2
#42 250042
250042
6,00 Kč
6,00 Kč
43 in stock Pryžový pásek 3
#43 250043
250043
6,00 Kč
6,00 Kč
44 Noha rámu
#44 250044
250044
45 Velká plochá podložka 8
#45 250045
250045
46 Samojistná matice M5
#46 250046
250046
47 Osa kol
#47 250047
250047
48 Šroub M12x65
#48 250048
250048
49 Plochá podložka 12
#49 250049
250049
50 Samojistná matice M12
#50 250050
250050
51 in stock Kolo
#51 250051
250051
211,80 Kč
211,80 Kč
52 Spojovací deska spodní
#52 250052
250052
53 Podložka 20
#53 250053
250053
54 Závlačka 2,5x32
#54 250054
250054
55 Konzole kola
#55 250055
250055
56 Závlačka pružná 4,0
#56 250056
250056
57 Opěrný rám pravý
#57 250057
250057
58 Konzola vypínače
#58 250058
250058
59 in stock Pružina
#59 250059
250059
42,40 Kč
42,40 Kč
60 Opěrné táhlo
#60 250060
250060
61 Šroub M10x65
#61 250061
250061
62 Pohyblivý kryt
#62 250062
250062
63 Šroub M6x20
#63 250063
250063
64 Velká plochá podložka 8
#64 250064
250064
65 Bezpečnostní řetízek
#65 250065
250065
66 Pojistný kolík
#66 250066
250066
67 Spojovací deska malá
#67 250067
250067
68 Opěrný rám levý
#68 250068
250068
69 Spojovací deska velká
#69 250069
250069
